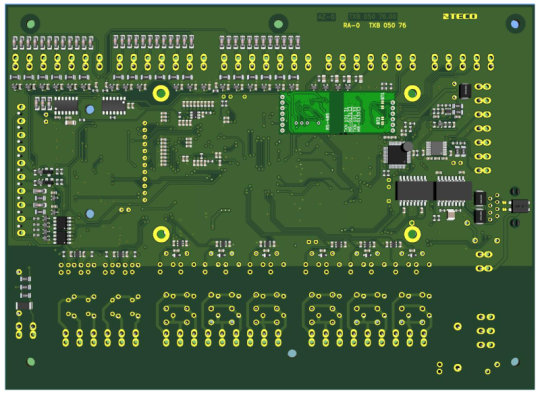

CP-2970TXN 129 70

cp-2970

DI 21x DI
DO 18x DO
AI 20x AI
AO 6x AO
COM
SENSOR 1x teplota studeného konce termočlánku
Obrázek Varianta Popis varianty
CP-2970
CP-2970
Obj. číslo TXN 129 70
Teco kód TXN 129 70
Kategorie Foxtrot 2 - Open Frame, základní a rozšiřující moduly
Tagy -
Systémové parametry centrální jednotky
Řada centrální jednotky I
Paměť uživatelského programu 1 MB
Paměť pro uživatelské proměnnné / z toho RETAIN proměnné 320 kB/48 kB
Délka instrukce 4 byty
Zálohování zdrojového kódu programu v PLC Ano, volitelné v prostředí Mosaic
On-line změna programu v PLC Ano, včetně změny I/O konfigurace
DataBox – přídavná paměť dat interní 128/257 kB, volitelné
Souborový systém - Interní disk PLC 128 MB, žurnálovací File system
Souborový systém - RAM disk PLC 16 MB
Souborový systém - USB Flash disk Podporováno
Souborový systém - Micro SD karta podporováno (s výjimkou variant s WLAN1)
Slot pro volitelnou paměťovou kartu microSD - Card Slot (<= 1TB)
Doba cyklu na 1k logických instrukcí 0,036 ms
Doba cyklu na 1k integer operací 0,044 ms
Doba cyklu na 1k floating point operací 0,043 ms
Vývojové prostředí Mosaic v2018.2 nebo vyšší
Programovací jazyky ST, IL, LD, FBD, SFC, CFC
RTC - Obvod reálného času Ne
RTC - Zálohování typ. 500 hod
Integrovaný Web server Ano
Integrovaný Datalogger Ano
Přístup k proměnným PLC přes web API Ano
COM - Komunikace - IP/Ethernet
Rozhraní Ethernet 10/100 Mb (ETHx) 2
Rozhraní WLAN1 (interní, volitelné) 1
Rozhraní WLAN2 (externí přes USB host, volitelné) 1
Rozhraní LTE (LTEx, volitelné) 1
Dostupné systémové režimy na ETH a WLAN UNI, PC, PLC, PLD
Dostupné systémové režimy na LTE UNI - výměna přes UDP, TCP a podporou SSL/TLS kódování PC - EPSNET UDP/EPSNET TCP
Protokol TCP/IP Ano
Protokol UDP Ne
Protokol HTTPS Ne
Protokol HTTP Ne
Protokol MODBUS/TCP Ne
Protokol SMTP Ne
Protokol IEC 60870-5-104 Ne
REST API Ne
COM - USB
Rozhraní USB device 1x micro-USB
Rozhraní USB host 1x USB-A
Dostupné systémové režimy na USB PC
COM - Sériové a komunikační kanály
max. počet volitelných sériových kanálů v základním modulu 4
počet slotů pro volitelné submoduly s rozhraním (MR-013x) 2
max. počet rozšiřujících sériových kanálů na sběrnici TCL2 6
Počet interních sériových kanálů RS-232 1
Dostupné systémové režimy na CH5-10 UNI, CSJ (CAN)
Protokol Modbus RTU/ASCII master Ne
Protokol Modbus RTU/ASCII slave Ne
Protokol Profibus DP master (< 180 kbit/s) Ne
COM - Systémové sběrnice
TCL2 - systémová I/O sběrnice 1x TCL2 master
TCL2 - Rozsah jedné větve systémové I/O sběrnice 10 I/O modulů + 4 operátorské panely + 6 sériových kanálů
CIB - Common Installation Bus (R): Instalační I/O sběrnice 1x CIB master (100 mA)
CIB - Rozsah adres jedné větve instalační sběrnice 32 I/O modulů rodiny CFox
DI - Parametry binárních vstupů DC (skupina A)
Parametry platné pro vstupy na svorkách 18x DI (AI/DI0-AI/DI17)
Společný vodič skupiny minus
Typ vstupu Typ 2 (IEC) - pasivní
Galvanické oddělení vstupů od vnitřních obvodů Ne
Diagnostika signalizace vybuzeného vstupu v prostředí Mosaic
Pulzní přetížitelnost vstupu max. 30 V (t < 10 ms)
Vstupní napětí pro log. 0 0 V DC; -5 V DC min.; +5 V DC max.
Vstupní napětí pro log. 1 24 V DC; 15 V DC min.; 30 V DC max.
Vstupní proud při log. 1 2,5 mA typ.
Zpoždění z log. 0 na log. 1 1 ms
Zpoždění z log. 1 na log. 0 1 ms
Minimální šířka zachyceného impulsu 500 μs
Četnost měření Cyklus PLC
DI - Parametry binárních vstupů DC (skupina B)
Parametry platné pro vstupy na svorkách 4x DI/HSC (AI/DI8-AI/DI11)
Počet vstupů ve skupině 4
Společný vodič skupiny minus
Typ vstupu (IEC) Typ 2 (IEC) - pasivní
Typ kombinovaného vstupu DI/HSC Rychlý vstup (High Speed Counter)
DI - Parametry binárních vstupů DC (skupina C)
Parametry platné pro vstupy na svorkách 2x DI (DI19, DI20)
Počet vstupů ve skupině 2
Společný vodič skupiny minus
Typ vstupu (IEC) Typ 2 (IEC) - pasivní
Galvanické oddělení vstupů od vnitřních obvodů Ne
Diagnostika signalizace vybuzeného vstupu v prostředí Mosaic
Vstupní napětí pro log. 0 0 V DC; -5 V DC min.; +5 V DC max.
Vstupní napětí pro log. 1 +24 V DC; min. +15 V DC; max. +30 V DC
Vstupní proud při log. 1 5 mA při 24 V DC
Zpoždění z log. 0 na log. 1 1 ms
Zpoždění z log. 1 na log. 0 1 ms
Minimální šířka zachyceného impulsu 1 ms
Izolační napětí 2500 V AC
DI - Parametry binárních vstupů AC
Parametry platné pro AC vstupy na svorkách 2x DI 230 V AC (DI18)
Počet binárních AC vstupů celkem 1
Počet skupin AC vstupů 1
Počet AC vstupů ve skupině 1
Společný vodič skupiny L
Typ vstupu 230 V AC
Galvanické oddělení od vnitřních obvodů Ano
Vstupní napětí pro log. 0 0 V AC min., 120 V AC max.
Vstupní napětí pro log. 1 230 V AC typ., 200 V AC min., 250 V AC max.
Vstupní proud při log. 1 5 mA typ.
Zpoždění z log. 0 na log. 1 10 ms
Zpoždění z log. 1 na log. 0 10 ms
DO/RO - Organizace binárních výstupů
Počet binárních výstupů celkem 18
DO - Parametry SSR (solid state relay) výstupů (skupina A)
Parametry platné pro výstupy na svorkách 4x DO (DO12-DO15)
Počet výstupů SSR 4
Počet skupin výstupů 3
Galvanické oddělení výstupu Ano
Spínané napětí (V) min. 20VAC, max. 260VAC
Spínaný proud (A) max. 1 A; min. 5 mA
Interní jištění, ošetření výstupu Ne
Izolační napětí mezi skupinami výstupů navzájem 3750 V AC
RO - Parametry binárních reléových výstupů (skupina A)
Parametry platné pro výstupy na svorkách 16x DO (DO0-DO15)
Počet reléových výstupů 15
Typ výstupu elektromechanické relé, nechráněný výstup
Typ kontaktu Spínací (NO - Normally Open)
Diagnostika Signalizace vybuzeného výstupu na panelu modulu
Spínaný proud 16 A max., 100 mA min.
Spínané napětí 250 V AC max., 5 V AC min., 30V DC max.
Doba sepnutí kontaktu typ. 10 ms
Doba rozepnutí kontaktu typ. 4 ms
Ochrana proti zkratu Ne
AI - Organizace analogových vstupů
Počet skupin analogových vstupů 4
Organizace analogových vstupů do skupin 15x AI/DI (AI/DI0-AI/DI14); 2x AI (AI15-AI16)
1x AI (AI17)
2x AI (AI19-AI20)
AI - Rozsahy analogových vstupů (skupina A)
Parametry platné pro vstupy na svorkách 15x AI (AI0 ÷ AI14)
Napětí 0-10 V
Napětí 0-5 V
Napětí 0-2 V
Napětí 0 -1 V
Napětí –20 až +50 mV / 19 µV
Napětí –20 až +100 mV / 38 µV
Proud 0 až 20 mA / 8,059 μA
Proud 4-20 mA
Pasivní snímač Pt1000, W100=1.385 (–90 až +400 °C)
Pasivní snímač Ni1000, W100=1.500 (–60 až +200 °C)
Pasivní snímač Odporový vysílač 0-2 kOhm
Pasivní snímač Odporový vysílač 0-200 kOhm
Pasivní snímač KTY81-121; PTC termistor (–55 až +125°C)
AI - Rozsahy analogových vstupů (skupina B)
Parametry platné pro vstupy na svorkách 2x AI (AI15, AI16)
Napětí 0 až 10 V / 2,579 mV
Napětí 0 až 5 V / 2,726 mV
Napětí 0 až 2 V / 805,9 μV
Napětí 0 až 1 V
Napětí –20 až +50 mV / 19 µV
Napětí –20 až +100 mV / 38 µV
Proud 0 až 20 mA / 8,059 μA
Proud 4-20 mA
AI - Rozsahy analogových vstupů (skupina C)
Parametry platné pro vstupy na svorkách 1x AI (A17)
Napětí 0-2 V
Napětí 0 až 1 V
Napětí –20 až +50 mV / 19 µV
Napětí –20 až +100 mV / 38 µV
Termočlánek Typ J (-210°C až 1200°C)
Termočlánek Typ K (–200 až +1372 °C)
Termočlánek Typ R (–50 až +1768 °C)
Termočlánek Typ N (-200°C ÷ 1300°C)
Termočlánek Typ T (-200°C ÷ 400°C)
Termočlánek Typ B (250°C ÷ 1820°C)
Termočlánek Typ S (-50°C ÷ 1768°C)
